Elbow Carbon Steel (CS) Schedule 40 adalah komponen penting dalam sistem perpipaan yang digunakan untuk mengubah arah aliran fluida. Spesifikasi teknis elbow ini meliputi material, ukuran, ketebalan dinding, dan karakteristik lainnya. Artikel ini akan membahas secara rinci spesifikasi elbow CS Schedule 40.
Spesifikasi Material
Elbow CS Schedule 40 umumnya terbuat dari baja karbon dengan komposisi unsur sebagai berikut:
- Karbon (C): 0,17% hingga 0,24%
- Mangan (Mn): 0,30% hingga 0,90%
- Fosfor (P): Maksimal 0,035%
- Sulfur (S): Maksimal 0,035%
- Besi (Fe): Sisa dari komposisi adalah besi, yang merupakan unsur utama
Spesifikasi Ukuran
Ukuran elbow CS Schedule 40 bervariasi berdasarkan diameter nominal pipa (Nominal Pipe Size, NPS) dan radius belokan (radius elbow).

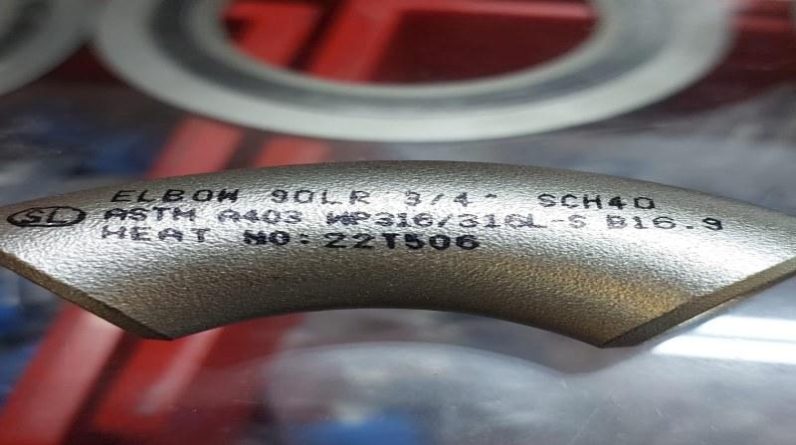

1. Elbow 90 Derajat (Long Radius)
Elbow 90 derajat long radius memiliki panjang satu setengah kali diameter nominal pipa.
| Diameter Nominal (NPS) | Diameter Luar (OD) | Radius Pusat (R) | Panjang Sisi (A) |
|---|---|---|---|
| 1/2″ | 21.3 mm | 38.1 mm | 25.4 mm |
| 3/4″ | 26.7 mm | 57.2 mm | 28.6 mm |
| 1″ | 33.4 mm | 76.2 mm | 38.1 mm |
| 1 1/4″ | 42.2 mm | 95.3 mm | 47.6 mm |
| 1 1/2″ | 48.3 mm | 114.3 mm | 57.2 mm |
| 2″ | 60.3 mm | 152.4 mm | 76.2 mm |
| 2 1/2″ | 73.0 mm | 190.5 mm | 95.3 mm |
| 3″ | 88.9 mm | 228.6 mm | 114.3 mm |
| 4″ | 114.3 mm | 304.8 mm | 152.4 mm |
| 6″ | 168.3 mm | 457.2 mm | 228.6 mm |
| 8″ | 219.1 mm | 609.6 mm | 304.8 mm |
| 10″ | 273.0 mm | 762.0 mm | 381.0 mm |
| 12″ | 323.8 mm | 914.4 mm | 457.2 mm |
2. Elbow 45 Derajat (Long Radius)
Elbow 45 derajat long radius juga memiliki panjang satu setengah kali diameter nominal pipa.
| Diameter Nominal (NPS) | Diameter Luar (OD) | Radius Pusat (R) | Panjang Sisi (B) |
|---|---|---|---|
| 1/2″ | 21.3 mm | 38.1 mm | 21.3 mm |
| 3/4″ | 26.7 mm | 57.2 mm | 26.7 mm |
| 1″ | 33.4 mm | 76.2 mm | 33.4 mm |
| 1 1/4″ | 42.2 mm | 95.3 mm | 42.2 mm |
| 1 1/2″ | 48.3 mm | 114.3 mm | 48.3 mm |
| 2″ | 60.3 mm | 152.4 mm | 60.3 mm |
| 2 1/2″ | 73.0 mm | 190.5 mm | 73.0 mm |
| 3″ | 88.9 mm | 228.6 mm | 88.9 mm |
| 4″ | 114.3 mm | 304.8 mm | 114.3 mm |
| 6″ | 168.3 mm | 457.2 mm | 168.3 mm |
| 8″ | 219.1 mm | 609.6 mm | 219.1 mm |
| 10″ | 273.0 mm | 762.0 mm | 273.0 mm |
| 12″ | 323.8 mm | 914.4 mm | 323.8 mm |
Ketebalan Dinding
Ketebalan dinding elbow Schedule 40 sesuai dengan ketebalan pipa Schedule 40, yang bervariasi berdasarkan diameter nominal pipa. Ketebalan ini memungkinkan elbow untuk menahan tekanan internal yang tinggi.
Standar dan Sertifikasi
Elbow CS Schedule 40 umumnya diproduksi sesuai dengan standar-standar internasional berikut:
- ASME B16.9: Standar untuk fitting pipa baja tempa (wrought steel pipe fittings).
- ASTM A234: Standar untuk fitting pipa baja karbon dan baja paduan untuk layanan modis dan suhu tinggi.
Aplikasi
Elbow CS Schedule 40 digunakan dalam berbagai aplikasi termasuk:
- Industri Minyak dan Gas
- Pabrik Kimia
- Sistem HVAC
- Industri Konstruksi
- Pengolahan Air dan Sistem Pengairan
Kesimpulan
Elbow Carbon Steel Schedule 40 memiliki spesifikasi yang meliputi material berkualitas, ukuran yang bervariasi, ketebalan dinding yang sesuai, dan memenuhi standar internasional. Spesifikasi ini menjadikannya pilihan yang andal dan efisien untuk berbagai aplikasi industri, memastikan kekuatan, ketahanan terhadap tekanan, dan kemampuan untuk dilas yang baik. Dengan informasi ini, pengguna dapat memilih elbow CS Schedule 40 yang tepat untuk kebutuhan spesifik mereka, memastikan efisiensi dan keandalan sistem perpipaan mereka
