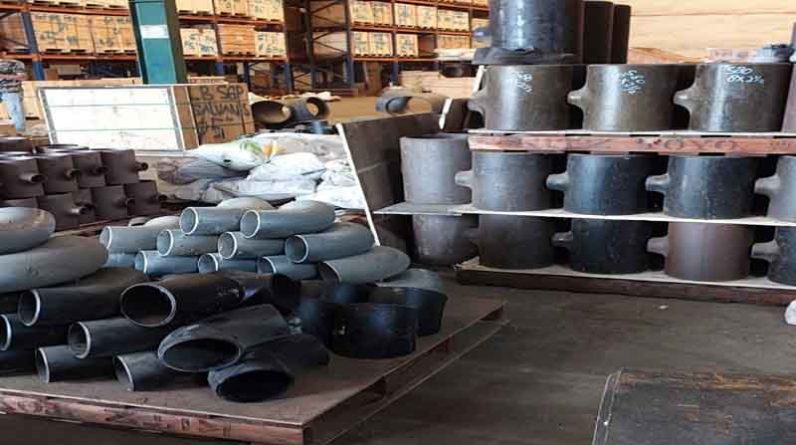

Elbow atau fitting pipa siku adalah komponen vital dalam sistem perpipaan yang digunakan untuk mengubah arah aliran fluida. Elbow Carbon Steel (CS) dengan spesifikasi Schedule 40 sangat populer karena kekuatan dan ketahanannya. Artikel ini akan memberikan informasi detail mengenai ukuran lengkap elbow CS Schedule 40, termasuk diameter nominal, panjang, dan radius.
Ukuran Elbow CS Schedule 40
Ukuran elbow CS Schedule 40 bervariasi berdasarkan diameter nominal pipa (Nominal Pipe Size, NPS) dan radius belokan (radius elbow). Berikut adalah ukuran umum untuk elbow 90 derajat dan 45 derajat.
1. Elbow 90 Derajat (Long Radius)
Elbow 90 derajat long radius memiliki panjang satu setengah kali diameter nominal pipa.
| Diameter Nominal (NPS) | Diameter Luar (OD) | Radius Pusat (R) | Panjang Sisi (A) |
|---|---|---|---|
| 1/2″ | 21.3 mm | 38.1 mm | 25.4 mm |
| 3/4″ | 26.7 mm | 57.2 mm | 28.6 mm |
| 1″ | 33.4 mm | 76.2 mm | 38.1 mm |
| 1 1/4″ | 42.2 mm | 95.3 mm | 47.6 mm |
| 1 1/2″ | 48.3 mm | 114.3 mm | 57.2 mm |
| 2″ | 60.3 mm | 152.4 mm | 76.2 mm |
| 2 1/2″ | 73.0 mm | 190.5 mm | 95.3 mm |
| 3″ | 88.9 mm | 228.6 mm | 114.3 mm |
| 4″ | 114.3 mm | 304.8 mm | 152.4 mm |
| 6″ | 168.3 mm | 457.2 mm | 228.6 mm |
| 8″ | 219.1 mm | 609.6 mm | 304.8 mm |
| 10″ | 273.0 mm | 762.0 mm | 381.0 mm |
| 12″ | 323.8 mm | 914.4 mm | 457.2 mm |
2. Elbow 45 Derajat (Long Radius)
Elbow 45 derajat long radius juga memiliki panjang satu setengah kali diameter nominal pipa.
| Diameter Nominal (NPS) | Diameter Luar (OD) | Radius Pusat (R) | Panjang Sisi (B) |
|---|---|---|---|
| 1/2″ | 21.3 mm | 38.1 mm | 21.3 mm |
| 3/4″ | 26.7 mm | 57.2 mm | 26.7 mm |
| 1″ | 33.4 mm | 76.2 mm | 33.4 mm |
| 1 1/4″ | 42.2 mm | 95.3 mm | 42.2 mm |
| 1 1/2″ | 48.3 mm | 114.3 mm | 48.3 mm |
| 2″ | 60.3 mm | 152.4 mm | 60.3 mm |
| 2 1/2″ | 73.0 mm | 190.5 mm | 73.0 mm |
| 3″ | 88.9 mm | 228.6 mm | 88.9 mm |
| 4″ | 114.3 mm | 304.8 mm | 114.3 mm |
| 6″ | 168.3 mm | 457.2 mm | 168.3 mm |
| 8″ | 219.1 mm | 609.6 mm | 219.1 mm |
| 10″ | 273.0 mm | 762.0 mm | 273.0 mm |
| 12″ | 323.8 mm | 914.4 mm | 323.8 mm |
Spesifikasi Tambahan
- Ketebalan Dinding: Ketebalan dinding elbow Schedule 40 sesuai dengan ketebalan pipa Schedule 40, yang bervariasi berdasarkan diameter nominal.
- Material: Elbow CS Schedule 40 umumnya terbuat dari baja karbon dengan komposisi yang memberikan keseimbangan antara kekuatan dan kemampuan dibentuk.
- Tekanan Kerja: Sesuai dengan ketebalan dinding Schedule 40, elbow ini dapat menangani tekanan yang lebih tinggi dibandingkan dengan elbow Schedule 10.
Aplikasi
Elbow CS Schedule 40 digunakan dalam berbagai industri termasuk:
- Industri Minyak dan Gas
- Pabrik Kimia
- Sistem HVAC
- Industri Konstruksi
Kesimpulan
Elbow CS Schedule 40 tersedia dalam berbagai ukuran untuk memenuhi kebutuhan sistem perpipaan yang berbeda. Dengan mengetahui ukuran lengkap dan spesifikasi dari elbow ini, pengguna dapat memilih fitting yang tepat untuk memastikan efisiensi dan keamanan sistem perpipaan
