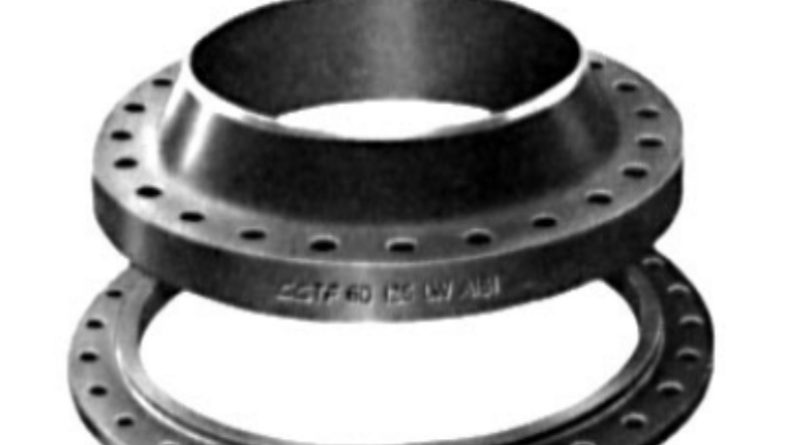

Flange CS (Carbon Steel) JIS 10K adalah jenis flange yang terbuat dari baja karbon dan dirancang sesuai dengan standar Japanese Industrial Standards (JIS), khususnya untuk kelas tekanan 10K. Flange ini banyak digunakan dalam sistem perpipaan industri untuk menghubungkan pipa, valve, pompa, dan peralatan lainnya, serta memberikan akses mudah untuk pembersihan, inspeksi, atau modifikasi sistem.
Spesifikasi Flange CS JIS 10K
Material
- Baja Karbon (Carbon Steel): Flange ini biasanya terbuat dari material baja karbon seperti S235JR, SS400, atau material lain yang memenuhi standar JIS. Baja karbon dikenal karena kekuatannya, ketahanan terhadap tekanan, dan kemampuan las yang baik.
Ukuran dan Dimensi
Flange CS JIS 10K tersedia dalam berbagai ukuran, dari DN 10 hingga DN 600. Berikut adalah dimensi umum untuk beberapa ukuran flange CS JIS 10K:
| Diameter Nominal (DN) | Diameter Luar (OD) | Ketebalan Flange (T) | Diameter Bolt Circle (BC) | Diameter Bolt Hole (BH) | Jumlah Baut |
|---|---|---|---|---|---|
| 10 | 90 | 11 | 60 | 15 | 4 |
| 20 | 105 | 14 | 75 | 19 | 4 |
| 50 | 155 | 16 | 120 | 19 | 4 |
| 100 | 210 | 18 | 175 | 19 | 8 |
| 200 | 320 | 22 | 280 | 23 | 8 |
| 300 | 430 | 26 | 395 | 23 | 12 |
| 400 | 540 | 28 | 510 | 25 | 16 |
| 600 | 755 | 34 | 730 | 30 | 20 |
Kelas Tekanan
- 10K: Flange CS JIS 10K dirancang untuk menangani tekanan hingga 10 bar (sekitar 145 psi), yang membuatnya cocok untuk aplikasi dengan tekanan sedang.
Keunggulan Flange CS JIS 10K
- Kekuatan dan Ketahanan: Flange ini terbuat dari baja karbon yang memiliki kekuatan tinggi dan ketahanan terhadap tekanan, memastikan kinerja yang andal dalam aplikasi industri.
- Kemampuan Las: Baja karbon mudah dilas, memungkinkan penyambungan yang kuat dan aman antara flange dan pipa.
- Ketersediaan: Flange JIS 10K tersedia dalam berbagai ukuran dan mudah ditemukan di pasaran, memudahkan proses perencanaan dan pengadaan.
- Kesesuaian dengan Standar: Mematuhi standar JIS memastikan flange ini cocok dengan komponen lain dalam sistem perpipaan yang menggunakan standar yang sama.
Aplikasi Flange CS JIS 10K
Flange CS JIS 10K digunakan dalam berbagai aplikasi industri, termasuk:
1. Industri Minyak dan Gas
- Digunakan untuk menghubungkan pipa dalam sistem transportasi minyak dan gas, serta dalam fasilitas produksi dan penyimpanan.
2. Industri Petrokimia
- Flange ini digunakan dalam proses produksi dan penyulingan petrokimia, di mana diperlukan kekuatan dan ketahanan terhadap bahan kimia agresif.
3. Industri Pembangkit Listrik
- Digunakan dalam sistem perpipaan untuk menghubungkan boiler, turbin, dan kondensor di pembangkit listrik tenaga uap atau gas.
4. Industri Pengolahan Air dan Limbah
- Flange CS JIS 10K digunakan dalam sistem pengolahan air minum dan air limbah, serta dalam pabrik desalinasi.
5. Industri Makanan dan Minuman
- Digunakan dalam proses produksi dan distribusi produk makanan dan minuman, di mana diperlukan material yang tahan terhadap korosi dan mudah dibersihkan.
6. Industri HVAC
- Digunakan dalam sistem pemanas, ventilasi, dan pendingin udara untuk menghubungkan pipa yang mengangkut fluida pendingin atau pemanas.
Kesimpulan
Flange CS JIS 10K adalah komponen penting dalam sistem perpipaan industri karena kekuatan, ketahanan, dan kemudahan penggunaannya. Dengan spesifikasi yang sesuai standar JIS dan keunggulan material baja karbon, flange ini memastikan koneksi yang aman dan andal dalam berbagai aplikasi industri. Pemilihan flange yang tepat untuk aplikasi spesifik sangat penting untuk kinerja optimal dan keandalan jangka panjang
