Spesifikasi check valve menentukan kinerjanya dalam aplikasi tertentu dan memastikan bahwa valve dapat menangani kondisi operasional yang diperlukan. Berikut adalah rincian spesifikasi utama check valve:
1. Diameter Nominal (DN atau NPS)
- Ukuran Kecil: 1/2 inch hingga 2 inch (15 mm hingga 50 mm) – Cocok untuk aplikasi kecil dan sistem domestik.
- Ukuran Sedang: 2 inch hingga 12 inch (50 mm hingga 300 mm) – Digunakan dalam aplikasi industri menengah dan sistem perpipaan.
- Ukuran Besar: 12 inch hingga 48 inch (300 mm hingga 1200 mm) atau lebih – Untuk aplikasi industri besar dan sistem perpipaan berkapasitas tinggi.
2. Tekanan Kerja
- PN (Pressure Nominal):
- PN 10 hingga PN 25 (10 bar hingga 25 bar) – Untuk aplikasi tekanan rendah hingga menengah.
- PN 40 hingga PN 100 (40 bar hingga 100 bar) – Untuk aplikasi tekanan tinggi.
- ANSI Class:
- Class 150: 150 psi (10 bar)
- Class 300: 300 psi (20 bar)
- Class 600: 600 psi (40 bar)
- Class 900: 900 psi (60 bar)
- Class 1500: 1500 psi (100 bar)
- Juga tersedia dalam spesifikasi khusus untuk tekanan lebih tinggi atau lebih rendah, tergantung pada aplikasi.
3. Suhu Operasional
- Rentang Suhu:
- Suhu Rendah: -50°C hingga 100°C (Tergantung pada material, beberapa dapat menangani suhu lebih rendah)
- Suhu Menengah: 100°C hingga 200°C
- Suhu Tinggi: 200°C hingga 400°C atau lebih
- Material: Memilih material yang sesuai (seperti stainless steel, PTFE) penting untuk menangani suhu ekstrem.
4. Material
- Bodi:
- Cast Iron: Untuk aplikasi dengan tekanan rendah hingga menengah.
- Ductile Iron: Lebih kuat, cocok untuk tekanan menengah hingga tinggi.
- Carbon Steel: Untuk tekanan tinggi dan suhu tinggi.
- Stainless Steel: Tahan korosi, digunakan dalam aplikasi korosif atau suhu ekstrem.
- Bronze: Tahan korosi, digunakan dalam aplikasi kelautan atau air.
- Cakram/Bola:
- Stainless Steel: Tahan korosi, digunakan dalam berbagai aplikasi industri.
- Bronze: Tahan korosi oleh air laut.
- Rubber-Coated: Untuk penyegelan yang lebih baik.
- Dudukan:
- Metal-to-Metal: Untuk suhu tinggi dan tekanan tinggi.
- Elastomer (EPDM, NBR): Untuk penyegelan yang baik, tahan bahan kimia.
- PTFE: Tahan bahan kimia agresif dan suhu tinggi.
- Pegas:
- Stainless Steel: Tahan korosi.
- Inconel: Untuk suhu dan tekanan tinggi.
5. Koneksi dan Instalasi
- Flanged: Flensa di kedua sisi bodi valve untuk sambungan dengan flensa pipa.
- Threaded: Ulir di bagian luar bodi untuk sambungan dengan pipa berulir.
- Wafer: Desain kompak yang dipasang di antara flensa pipa.
- Welded: Dapat di-weld pada pipa untuk sambungan permanen.
6. Sertifikasi dan Standar
- ISO (International Organization for Standardization)
- API (American Petroleum Institute)
- ANSI (American National Standards Institute)
- DIN (Deutsches Institut für Normung)
- BS (British Standards)
- Sertifikasi ini memastikan bahwa check valve memenuhi standar internasional dan persyaratan kualitas.
7. Desain dan Tipe

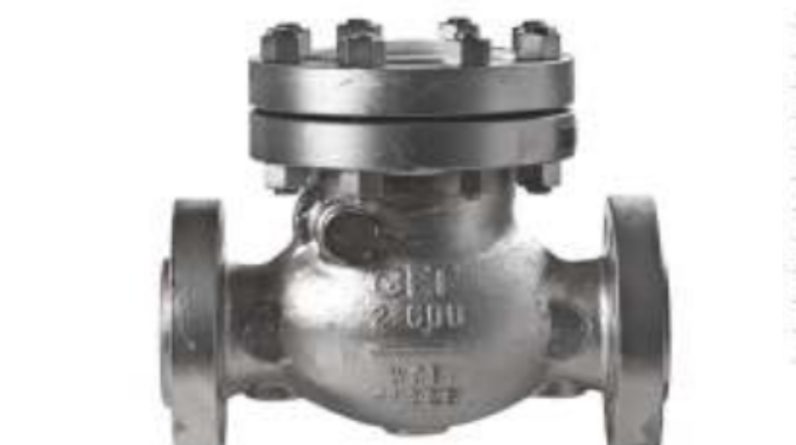

- Swing Check Valve: Memiliki cakram yang berayun.
- Lift Check Valve: Cakram bergerak naik dan turun.
- Ball Check Valve: Menggunakan bola untuk mengontrol aliran.
- Diaphragm Check Valve: Menggunakan diafragma fleksibel.
- Wafer Check Valve: Desain kompak yang dipasang di antara flensa pipa.
- Spring-Loaded Check Valve: Menggunakan pegas untuk membantu penutupan valve.
Kesimpulan
Memahami spesifikasi check valve sangat penting untuk memastikan bahwa valve yang dipilih dapat menangani kondisi operasional yang diperlukan dalam sistem perpipaan. Spesifikasi utama seperti diameter nominal, tekanan kerja, suhu operasional, material, jenis koneksi, dan desain memastikan bahwa check valve berfungsi secara optimal dan memenuhi kebutuhan aplikasi industri yang spesifik
