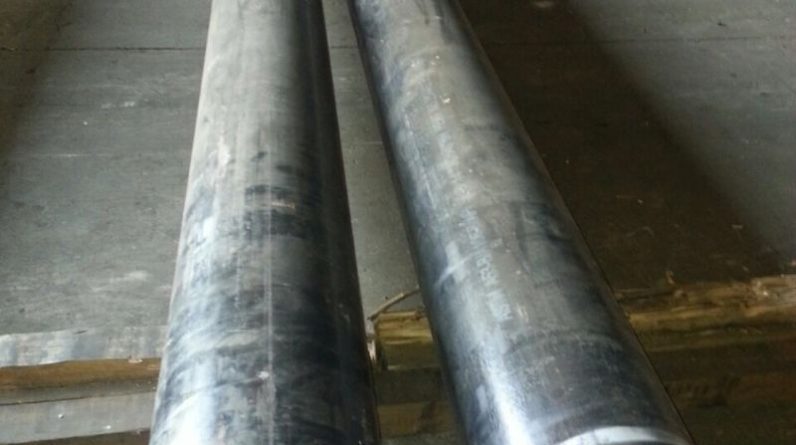

Pipa SCH 120 adalah pipa baja yang dirancang untuk aplikasi tekanan tinggi, yang sesuai dengan standar “Schedule 120.” Dalam spesifikasi pipa, istilah “Schedule” mengacu pada ketebalan dinding pipa berdasarkan standar ASME/ANSI B36.10M dan B36.19M. Berikut adalah rincian spesifikasi teknis, material, ukuran, serta aplikasi pipa SCH 120.
1. Dimensi dan Ketebalan Dinding
Pipa SCH 120 tersedia dalam berbagai ukuran nominal (Nominal Pipe Size, NPS) dengan ketebalan dinding tertentu. Ketebalan dinding meningkat seiring dengan diameter nominal pipa.
Berikut adalah beberapa contoh dimensi pipa SCH 120:
| NPS (inch) | Diameter Luar (OD) | Ketebalan Dinding (mm) | Diameter Dalam (ID) |
|---|---|---|---|
| 2 | 60.3 mm | 8.74 mm | 42.82 mm |
| 4 | 114.3 mm | 11.13 mm | 92.04 mm |
| 6 | 168.3 mm | 14.27 mm | 139.76 mm |
| 8 | 219.1 mm | 17.12 mm | 184.86 mm |
| 12 | 323.9 mm | 25.40 mm | 273.10 mm |
2. Material Pipa SCH 120
Pipa SCH 120 dapat dibuat dari berbagai material, bergantung pada kebutuhan aplikasi, antara lain:
- Baja Karbon (Carbon Steel)
Digunakan untuk aplikasi umum dengan tekanan tinggi, tetapi tidak terlalu korosif. - Baja Tahan Karat (Stainless Steel)
Direkomendasikan untuk aplikasi yang memerlukan ketahanan terhadap korosi, seperti dalam industri kimia. - Baja Paduan (Alloy Steel)
Cocok untuk suhu ekstrem dan lingkungan yang lebih agresif.
3. Tekanan Operasional
Tekanan kerja maksimum (Maximum Allowable Working Pressure, MAWP) dari pipa SCH 120 ditentukan oleh:
- Diameter Nominal
- Ketebalan Dinding
- Material
- Temperatur Operasional
Sebagai panduan umum, pipa SCH 120 memiliki kemampuan tekanan yang lebih tinggi dibandingkan SCH 40 atau SCH 80 karena ketebalan dindingnya yang lebih besar.
4. Standar dan Sertifikasi
Pipa SCH 120 diproduksi sesuai standar internasional berikut:
- ASME B36.10M untuk baja karbon dan baja paduan.
- ASME B36.19M untuk baja tahan karat.
- ASTM A106/A53 untuk pipa baja karbon.
- ASTM A312 untuk pipa baja tahan karat.
- API 5L untuk pipa saluran minyak dan gas.
5. Keunggulan Pipa SCH 120
- Kekuatan Tekanan Tinggi
Ketebalan dinding memastikan kemampuan menahan tekanan internal. - Ketahanan terhadap Keausan
Cocok untuk lingkungan abrasif. - Durabilitas
Didesain untuk masa pakai panjang dalam kondisi ekstrem.
6. Aplikasi Pipa SCH 120
Pipa SCH 120 digunakan dalam berbagai industri, termasuk:
- Industri Minyak dan Gas
- Untuk transportasi minyak, gas, dan cairan bertekanan tinggi.
- Pembangkit Listrik
- Dalam sistem perpipaan tekanan tinggi dan suhu ekstrem.
- Industri Kimia dan Petrokimia
- Untuk transportasi bahan kimia agresif.
- Sistem Boiler dan Steam
- Cocok untuk pipa uap bertekanan tinggi.
7. Panduan Pemilihan Pipa SCH 120
Ketika memilih pipa SCH 120, perhatikan hal berikut:
- Tekanan dan suhu operasi.
- Jenis fluida yang akan dialirkan (korosif atau non-korosif).
- Material pipa sesuai kebutuhan aplikasi.
- Sertifikasi dan kepatuhan terhadap standar.
Pipa SCH 120 adalah pilihan ideal untuk aplikasi industri yang memerlukan ketahanan tinggi terhadap tekanan dan suhu ekstrem. Dengan material yang bervariasi dan standar yang ketat, pipa ini menawarkan keandalan dan keamanan dalam berbagai aplikasi kritis
